새로운 에너지 차량 IO 모듈 및 제어기 온도 조절 연소 및 테스트 시스템

Name: 새로운 에너지 차량 IO 모듈 및 제어기 온도 조절 연소 및 테스트 시스템
Brand: Shenzhen CPET Electronics Co., Ltd.
SKU: CP-IOC3001
Price: 98500 USD
Availability: InStock

제품 세부 정보

원래 장소: 중국

브랜드 이름: CPET

인증: CE,ROHS

모델 번호: CP-IOC3001

지불 및 배송 조건

최소 주문 수량: 1

가격: ¥ 98500 yuan

포장 세부 사항: 나무 상자 포장

배달 시간: 근무일 기준 30일

지불 조건: 신용장, 티/티

공급 능력: 30 세트/월

최고의 가격을 얻으십시오

제품 세부 정보

제품 설명

제품 세부 정보

강조하다:
                                                                                                                                    새로운 에너지 차량 IO 모듈 온도 조절 시험 시스템, 새로운 에너지 차량 컨트롤러 연소 시스템, 새로운 에너지 솔루션에 대한 온도 조절 테스트 시스템


트롤리 구조 재료::	랭간압연강판	에너지 회수 모듈 로딩 모드::	CC, CV, CR, CP 로드 모드
입력 제어 방법::	자동 프로그램 제어	보증 기간:	1년

트롤리 구조 재료::	랭간압연강판
에너지 회수 모듈 로딩 모드::	CC, CV, CR, CP 로드 모드
입력 제어 방법::	자동 프로그램 제어
보증 기간:	1년

제품 설명

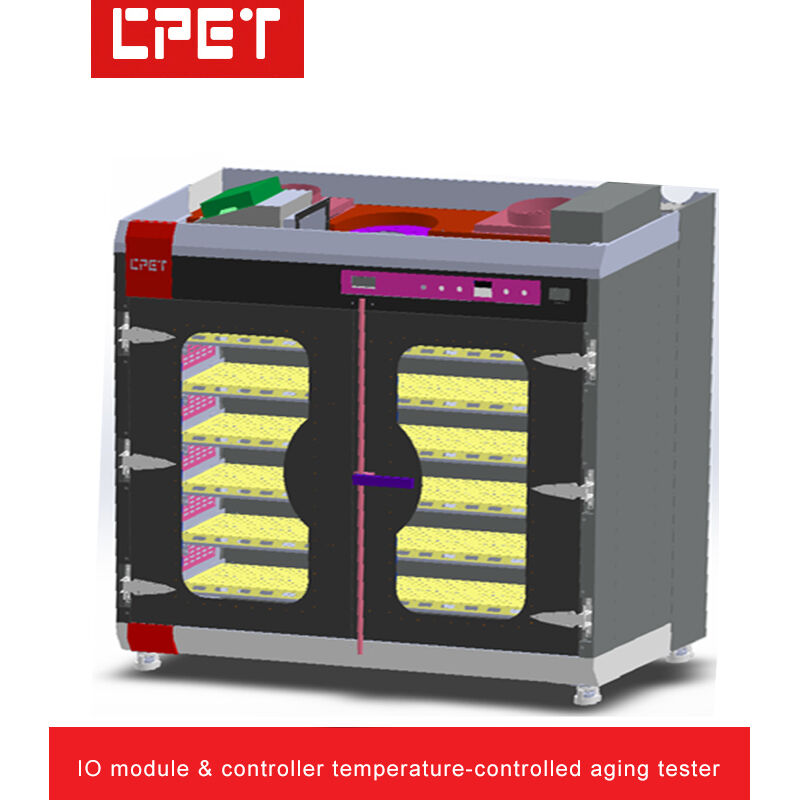

신에너지 차량 IO 모듈 및 컨트롤러 온도 제어 번인 테스트 시스템

외관은 2.0mm 두께의 냉간 압연 강판을 용접하여 산업적으로 설계되었으며, 견고하고 신뢰할 수 있으며 우아하고 넉넉합니다.
고온 이중 도어, 이중층 고온 방폭 유리가 보이며, 각 층의 작업 구역에는 조명 시스템이 장착되어 있습니다.
단일 노화 캐비닛에는 범용 캐스터가 장착되어 여러 캐비닛 본체 간의 자유로운 조합이 가능합니다.

기술 매개변수

1	노화 캐비닛 외관 및 구조 개요:
A	노화 제품 수량:	각 노화 캐비닛은 4-16 채널 출력 제품 24개, 17-32 채널 출력 제품 12개(2개 출력 채널 병렬)를 노화할 수 있습니다.
B	장비 치수 (mm):	단일 노화 캐비닛: L2050mm x W1200mm x H2200mm (추정치, 실제 치수는 설계 요구 사항에 따름). 제어 캐비닛: L860mm x W880mm x H1900mm


C	트롤리 층 수:	6층, 층당 4개 제품
D	트롤리 층 높이 및 너비:	층 너비 320mm, 높이 170mm
E	트롤리 구조 재질:	2.0mm 두께 냉간 압연 강판, 산업 디자인 외관 참조
F	부하 영역 냉각 방식:	상부 고온 배기 팬, 상부 배기 방식
G	층간 단열 및 정전기 방지 방식:	냉각 구멍이 있는 에폭시 라미네이트
H	트롤리 구조 유형:	제품 영역에 부하 배치, 전후면 격리
I	온도 제어 구조:	제품 영역 온도 제어, 저온 가열, 과열 배기
2	프로젝트 소개
A	모듈 제어 방식:	RS485 통신, 호스트 PC RS232 통신
B	설치된 ERS 부하:	3-120V/0.2-10A/150W/8CH (자세한 내용은 사양 참조)
C	에너지 회수 모듈 격리 방식:	전자 부하 모듈 채널은 광학 절연(통신 및 전원 절연)을 사용합니다.
D	에너지 회수 모듈 로딩 모드:	CC, CV, CR, CP 부하 모드
E	에너지 회수 모듈 설계 아키텍처:	수명 연장 설계 (독자적인 지적 재산권)
F	부하, 인버터 및 DC 프로그래머블 모듈 구성:	CP8530 x 24 (제품 1개당 부하 1개) / CP5312A x 8 (인버터 1개당 제품 3개) DC 프로그래머블 모듈: 20KW/200A 8-120V x 3 (DC 프로그래머블 모듈 1개당 제품 8개)


G	제품 통신:	각 제품에는 1채널 CAN2.0이 장착되어 있습니다.
H	에너지 절약 효율:	약 60-80% (제품 입력 전압 레벨에 따라 다름)
3	전력 노화 트롤리 전기 제어 및 온도 제어 장치 개요:
A	배선 방식:	AC 입력 전원 (층당 8개) 및 15A 산업용 소켓, DC 출력 단자: 바나나 플러그 커넥터 (자세한 내용은 P7 페이지 참조)
B	패널 기능 키:	입력 AC 전압 및 전류 표시, 시작 스위치, 비상 정지 스위치
C	제품 영역 온도 제어 정확도:	제품 영역 온도 제어 노화, 상온 +5C ~ 85C 설정 가능. 온도 정확도 +/-5C
D	제품 영역 온도 제어 원리:	저온 가열, 과열 배기
E	트롤리 전력 분배 및 제어 방식:	380V 삼상 5선식 전력 분배, PC 모니터링 및 수동 전기 제어
F	트롤리 전력 분배 용량:	150W x 384개 / 0.8 ~= 72KW, 테스트된 제품 효율 80%로 계산, 노화 캐비닛 자체 전원 공급, 가열 및 배기 전력 9KW
G	입력 제어 방식:	자동 프로그램 제어
H	노화 캐비닛 안전 보호:	장비 접지 보호, 누전 차단기 보호, 연기 감지기
I	제어 캐비닛 호스트 및 디스플레이 구성:	1. 산업용 PC: ASUS 산업용 PC, 모델 D701MER, CPU I3-14100, RAM 8G DDR5, 저장 장치 1T HDD + 256G SSD, OS WIN11 PRO, 전원 공급 장치 180W (ASUS) 2. 디스플레이: Acer K222HQL, 21.5인치, 해상도 1920x1080 LED 모니터, VGA 인터페이스




4	시스템 주요 기능 개요:
A	컨트롤러/IO 모듈, 서버 전원 공급 장치, PC 전원 공급 장치, 어댑터 등의 노화에 적합합니다.
B	독자적인 온도 제어 노화 모니터링 소프트웨어 제공, 독립적인 지적 재산권 및 법적 위험 없음
C	프로그래머블 전자 부하 모듈은 출력 전압, 전류, 전력 및 기타 매개변수를 모니터링합니다.
D	노화 모니터링 소프트웨어는 업그레이드 서비스를 포함하며, 강력한 확장성은 반복적인 장비 투자를 절약합니다.
E	노화 매개변수, 시간 설정, ON/OFF 시퀀스 편집 (제품 전원 켜기/끄기 테스트), 자동 전압 전환, 부하 변환 및 기타 프로그래머블 기능 지원
F	노화 완료 후 자동 타이머 전원 차단, 무인 작동에 편리
G	PC는 테스트된 전원 제품의 합격/불합격을 자동으로 표시하고, 다중 트롤리 창 보기로 중앙 집중식 관리, 작업자 절약 및 생산 효율 향상
H	PC는 노화 데이터 보고서를 저장하고, 공정 매개변수를 추적할 수 있습니다. 바코드 스캔 및 MES 시스템 업로드도 지원합니다.
I	RS232-RS485는 광학 절연 컨버터를 사용하여 통신 신뢰성을 향상시키고 장비의 낙뢰 손상을 방지합니다.
J	각 PC (제어 캐비닛)는 여러 노화 캐비닛을 동시에 모니터링할 수 있습니다 (현재 설계: 1개의 제어 캐비닛이 4개의 노화 캐비닛 지원).
K	스마트 에너지 미터, 시스템 소프트웨어는 복구된 에너지, 실제 소비 에너지, 총 전력 소비량을 자동으로 수집 및 모니터링하고 복구 효율을 자동으로 계산합니다.
L	MES 시스템 업로드 (능동 업로드), 자동 스테이션 통과, 결함 잠금 자동 업로드, 제품 바코드로 노화 매개변수 자동 검색 지원
M	전력 노화 모니터링 소프트웨어에 내장된 도움말 문서는 즉각적인 작동 안내를 제공합니다.
N	노화 캐비닛 입력 전압: AC380V 삼상. 제어 캐비닛 입력 전압: AC220V 단상
