Shenzhen CPET Electronics Co., Ltd. sales05@szcpet.com 86-0755-23427658
제품 세부 정보
원래 장소: 중국
브랜드 이름: CPET
인증: CE,ROHS
모델 번호: CP-MCU063002
지불 및 배송 조건
최소 주문 수량: 1
가격: ¥ 98500 yuan
포장 세부 사항: 나무 상자 포장
배달 시간: 근무일 기준 30일
지불 조건: 신용장, 티/티
공급 능력: 30 세트/월
트롤리 구조 재료: |
2.0mm 두께의 냉연강판 |
트롤리 층 높이: |
제품 배치용 350mm |
설치된 로드 모듈 모델:: |
수냉식 모터 |
전원 공급 장치 모듈 모델:: |
20KW 충전 파일 |
트롤리 구조 재료: |
2.0mm 두께의 냉연강판 |
트롤리 층 높이: |
제품 배치용 350mm |
설치된 로드 모듈 모델:: |
수냉식 모터 |
전원 공급 장치 모듈 모델:: |
20KW 충전 파일 |

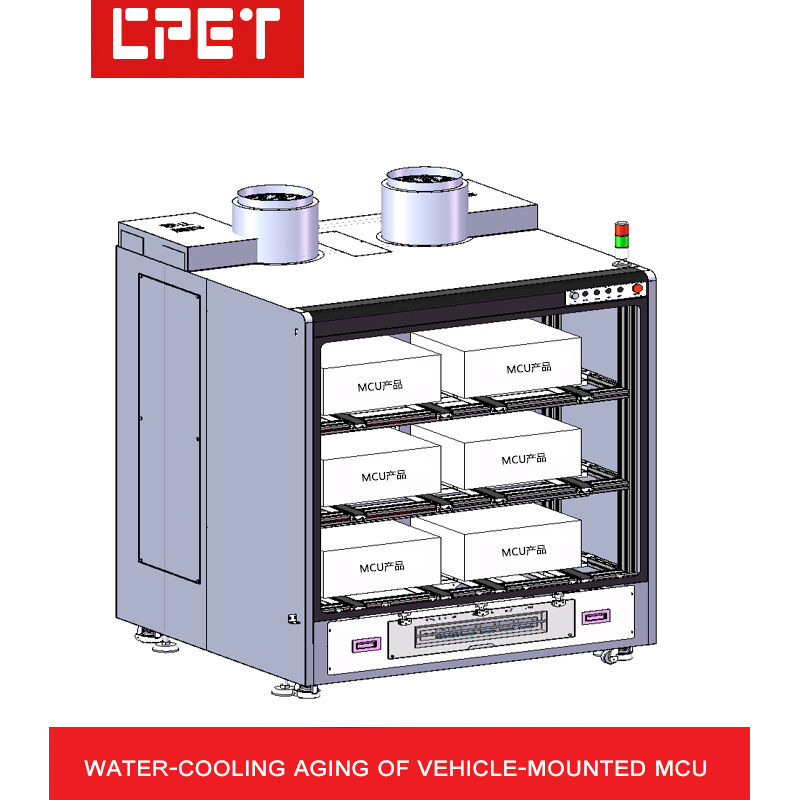

물 냉각 인덕터 신 에너지 마이크로 영역 컨트롤러 노화 테스트 장비
기술 매개 변수
| 1 | 노화 된 옷장 의 외형 과 구조 | |
| A | 트롤리 크기 (mm): | 오픈 타입: 2+1 구형, 3200*1600*1890mm (요청에 따라 사용자 정의) |
| B | 트롤리 레이어 수: | 3층 제품 배치; 위치에 따라 배치 된 부하 |
| C | 트롤리 레이어 높이: | 제품 배치용 350mm |
| D | 트롤리 구조물 재료: | 2.0mm 두께의 냉불 철화판 |
| E | 부하 구역 열 분산: | 탑재된 터빈 배기가스 밸런트, 상류형 (환경 온도 조절을 용이하게 하기 위해) |
| F | 중층 단열 & 반 정적: | 표면에 환기 구멍이 있는 금속 가구 |
| G | 트롤리 구조 형태: | 아래쪽의 시험 구역, 위쪽의 부하 구역 |
| H | 내각 구조: | 개방형 제품 구역 |
| 난 | 다른 것: | 노화 캐비닛의 제품 구역에 설치된 연소 경보 |
| 2 | 모듈 구성, 테스트 된 전원 공급량 및 노화량 | |
| A | 모듈 제어 방법: | CAN 및 RS485 통신; RS232 통신을 통한 호스트 컴퓨터 |
| B | 설치된 부하 모듈 모델: | 물 냉각 모터 |
| C | 전원 공급 모듈 모델: | 20KW 충전 스파일 |
| D | 모듈 격리 방법: | 전자 부하 모듈 채널은 광 단열 (통신 및 전력 단열) 을 사용합니다. |
| E | 모듈 로딩 모드: | 반응형 고전류 모드 |
| F | 모듈 설계 아키텍처 | 장수 디자인 (소유 지적 재산권) |
| G | 모듈 양 구성: | 각 노화 캐비닛은 6 충전 스틸, 6 물 냉각 모터, 6 보조 전원 공급 장치 및 1 통신 차체로 구성되어 있습니다 |
| H | 노화제품 양: | 각 노화 캐비닛은 11KW / 200-800V MCU 제품의 6 단위를 노화 할 수 있습니다. 한 세트는 6 제품을 노화합니다. |
| 3 | 노화 캐비닛 전기 제어 및 온도 제어 장치 | |
| A | 배선 방식: | AC/DC 통신 등, 전환 케이블 및 도킹 단말기를 통해 부하에 연결 (고객 요구에 따라 사용자 정의) |
| B | 패널 기능 키: | 입력 AC 전압 표시, 시작 스위치, 비상 정지 스위치 |
| C | 제품 영역 온도 조절 정확도: | 아무 것도 |
| D | 제품 구역 온도 조절 원칙: | 아무 것도 |
| E | 트롤리 전력 분배 및 제어: | 380V 3단계 5선 배급, 컴퓨터 모니터링 |
| F | 트롤리 전력 분배 용량: | 11KW*12 단위/0.8/≈100KW; 80%, 노화 캐비닛 전원 공급 및 배기가스 팬 전력 6KW로 계산된 테스트 전력 공급 효율; 70%로 계산된 에너지 절약 효율실제 전력 소비 약 110KW |
| G | 제어 방법: | 전기 제어에는 수동/자동 전환이 포함됩니다. 노화 과정에서 실시간 컴퓨터 모니터링 |
| H | 안전 보호: | 장비의 지식 보호, 누출 스위치 보호, 연소 알람 자동 전원 끄기 보호 등 |
| 난 | 제어 캐비닛 구성: | 제어 시스템, 산업용 호스트, 디스플레이 등으로 구성되어 있습니다. |
| 4 | 주요 시스템 기능 | |
| A | MCU 컨트롤러, VCU 컨트롤러, DCDC 변환기, OBC 전원 공급 장치 및 기타 제품의 노화에 적용됩니다. | |
| B | 자체 개발 된 전력 노화 전용 모니터링 소프트웨어의 무료 구성, 독점 지적 재산권 및 법적 위험 없이 | |
| C | 프로그램 가능한 전자 부하 모듈을 사용하여 출력 전압, 전류, 전력 및 기타 매개 변수를 모니터링합니다. | |
| D | 고령화된 전용 모니터링 소프트웨어는 강력한 확장성을 가진 업그레이드 서비스를 즐기고 반복된 장비 투자를 절약합니다. | |
| E | 노화 매개 변수, 시간 설정, ON/OFF 시퀀스 편집 (시험된 제품 전력 켜기 / 끄기 테스트), 전압 자동 전환, 부하 전환 및 기타 프로그래밍 가능한 기능을 지원합니다. | |
| F | 고령화 완료 후 시험 전원 공급 장치의 자동 시시 전압 종료, 감독 없이 작동하기 편리하다 | |
| G | 컴퓨터는 자동으로 테스트 된 전원 공급 제품의 통과/실패 상태를 표시합니다. 중앙 관리를위한 멀티 카트 창, 운영자를 절약하고 생산 효율성을 향상시킵니다. | |
| H | 컴퓨터는 추적성을 위해 노화 데이터 보고서와 테스트 된 전원 공급 프로세스 매개 변수를 저장 할 수 있습니다. 또한 바코드 스캔 및 MES 시스템 업로드 지원 | |
| 난 | RS232에서 RS485은 광 단열 변환기를 사용하여 통신 신뢰성을 향상시키고 장비에 번개가 손상되는 것을 방지합니다. | |
| J | 각 컴퓨터는 동시에 18 장치를 모니터링 할 수 있습니다 (각 시리즈 포트는 63 개의 슬레이브를 연결 할 수 있으며 각 컴퓨터는 최대 18 개의 시리즈 포트를 지원합니다) | |
| K | 전력 노화 모니터링 소프트웨어는 운영 문제에 대한 즉각적인 해결을 용이하게 하는 도움 문서가 있습니다 | |
| 5 | 물 냉각 매개 변수 및 제어 | |
| A | 물 냉각 파이프 요구 사항: | 각 노화 캐비닛은 3 층으로 나뉘어 있으며 각 슬롯 층에는 1 개의 물 입구와 1 개의 물 출구가 있습니다. 각 제품의 물 회로는 독립적으로 제어됩니다. 3 개의 층은 총 6 개의 입구와 6 개의 출구가 있습니다.2 노화 캐비닛에는 12 개의 입구와 출구가 있습니다. |
| B | 물 입구와 출구: | 요청에 따라 사용자 정의 할 수 있습니다 |
| C | 밸브 제어 요구 사항: | 온도에 따라 자동으로 물 흐름 속도를 조절 |
| D | 입수 물 온도 조절: | 방 온도 85°C |
| E | 물 압력 조절기: | 0.05-0.15MPa (조정 가능) |
| F | 수류 조절기: | 0-15 L/MIN (조정 가능) |
| G | 냉각 열: | 위치당 2KW의 열 생산량으로 계산 |
| H | 물 파이프 커넥터: | 각 회로는 빠른 도킹 커넥터를 사용합니다; 커넥터를 분리하기 전에 물을 불어 |
| 난 | 물 회로 안전 요구 사항: | 물-전기 격리; 각 회로는 물 침수 센서와 구성 된 차차 압력 감지 및 누출 감지 장치가 있습니다. 파이프 파열 또는 누출의 경우장비는 자동으로 물 공급 및 경보를 중지 |
