Shenzhen CPET Electronics Co., Ltd. sales05@szcpet.com 86-0755-23427658
제품 세부 정보
원래 장소: 중국
브랜드 이름: CPET
인증: CE,ROHS
모델 번호: CP-BS3003
지불 및 배송 조건
최소 주문 수량: 1
가격: ¥ 98500 yuan
포장 세부 사항: 나무 상자 포장
배달 시간: 근무일 기준 30일
지불 조건: 신용장, 티/티
공급 능력: 30 세트/월
온도균일성: |
±2°C |
채널당 전력: |
600W/채널 |
냉각방식: |
냉동 시스템 |
습도 정확도: |
±2% 상대습도 |
로드 정확성: |
±(1%+0.1%FS) |
제어 모듈 모델: |
PLC + 터치스크린 제어방식 |
숙성량: |
60채널 |
재료: |
스테인레스 스틸 내부 및 외부 |
가열방식: |
전기난방 |
무게: |
500kg |
보증기간: |
12개월 |
온도균일성: |
±2°C |
채널당 전력: |
600W/채널 |
냉각방식: |
냉동 시스템 |
습도 정확도: |
±2% 상대습도 |
로드 정확성: |
±(1%+0.1%FS) |
제어 모듈 모델: |
PLC + 터치스크린 제어방식 |
숙성량: |
60채널 |
재료: |
스테인레스 스틸 내부 및 외부 |
가열방식: |
전기난방 |
무게: |
500kg |
보증기간: |
12개월 |

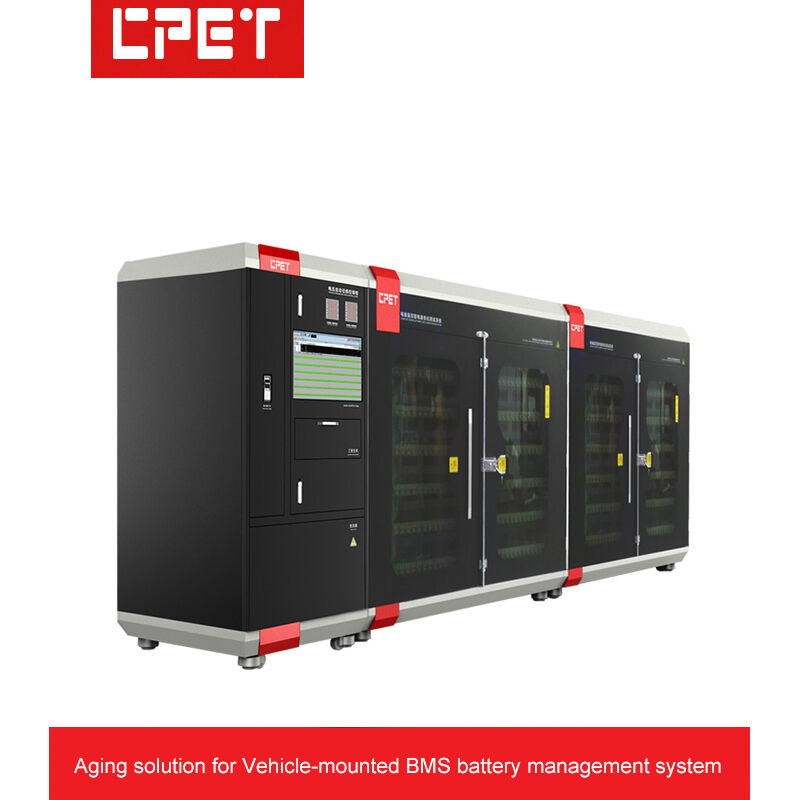

차량용 BMS 배터리 관리 시스템용 고온 번인 장비
PLC에는 네트워크 포트가 장착되어야 합니다. 전원 공급 장치와 제품 사이에 과전류 퓨즈를 직렬로 연결해야 합니다. 차량 도킹에는 플로팅 장치가 장착되어야 합니다. 위치에 도달한 후에는 잠금 구조와 위치 도달 신호가 있어야 합니다. 저전압 트립 기능이 있는 32A 누전 차단기. 상온에서 85도까지 가열하는 데 15분 미만이 소요됩니다. 전기 제어 캐비닛과 HDMI 고화질 인터페이스 디스플레이가 장착되어 있습니다. 실크스크린 인쇄의 오른쪽 부분을 PowerTest5211 CAN 박스 CANET-4E-U 12개로 변경하고 예비 부품 2개를 준비합니다. MC 터미널 모델: 148143, 24개, 재고 예비 부품 4개 포함.
에이징 캐비닛의 전체 치수는 길이 1800mm, 너비 1400mm, 높이 1800mm이며, 층 높이는 300mm에 달합니다. 캐리어 크기를 포함한 제품은 길이 350mm, 너비 200mm, 높이 180mm 순서로 배치되어야 합니다.
MC 터미널은 각 층에 배치되며, 각 터미널은 두 개의 제품에 전원 및 통신을 공급합니다. 전체 컨테이너에는 20개의 캐리어가 있으며, 각 캐리어에는 2개의 제품이 있어 총 40개의 제품이 있습니다. 차량 도킹에는 플로팅 장치가 장착되어야 합니다. 위치에 도달한 후에는 잠금 구조와 위치 도달 신호가 있어야 합니다. 캐리어 크기에 따라 각 층에 4개(5개)의 터미널을 합리적으로 설계하여 5층(4층) 디자인으로 만듭니다.
| 1 | 전원 공급 장치 에이징 테스트 카트 — 외관 및 구조 개요: | |
| A | 카트 치수 (mm): | 온도 제어 유형: L1800 × W1400 × H1800 mm, 20개 캐리어 위치, 40개 제품 위치. (치수는 요구 사항에 따라 맞춤 설정 가능) |
| B | 카트 층 수: | 제품 배치 영역: 4층 |
| C | 카트 층 높이: | 제품 배치 층 높이: 약 225mm |
| D | 카트 구조 재질: | 두께 2.0mm 냉간 압연 강판 |
| E | 적재 영역 열 방출: | 상단 장착 터보 배기 팬 (상향 배출, 주변 온도 제어 용이) |
| F | 층간 단열 및 정전기 방지: | 선반 깊이 520mm, 열 방출 구멍이 있는 베이클라이트 표면 |
| G | 카트 구조 형태: | 테스트 영역과 전기 제어 영역 분리 |
| H | 유리문이 있는 판금: | 제품 영역은 밀폐되어 있으며, 단열 유리 관찰문이 있습니다. |
| I | 기타: | 에이징 캐비닛 제품 영역에 연기 감지기 설치 |
| 2 | 제어 모듈 구성, DUT 전원 및 에이징 수량: | |
| A | 통신 및 제어 방법: | 이더넷 통신 |
| B | 제어 모듈 모델: | PLC + 터치 스크린 + 화웨이 호스트 컴퓨터 제어 |
| C | 전원 공급 방법: | 캐비닛에 설치된 고객 제공 화웨이 전원 공급 장치 3개 |
| D | 제품 통신 모듈: | 각 제품에는 화웨이 호스트 컴퓨터와 통신하는 CAN-to-Ethernet 채널 1개가 장착되어 있습니다. 캐비닛당 총 40개의 CAN 신호 |
| E | 에이징 수량 구성: | 4층 = 카트당 20개의 고정구; 고정구당 2개의 제품, 카트당 총 40개의 제품 |
| 3 | 전원 공급 장치 에이징 테스트 카트 — 전기 및 온도 제어 시스템: | |
| A | 배선 방법: | 제품 DC 및 CAN 포트에는 MC 전용 터미널이 장착되어 있습니다 (고객 요구 사항에 따라 맞춤 설정 가능) |
| B | 패널 기능 키: | 입력 AC 전압 표시, 시작 스위치, 비상 정지 스위치 |
| C | 제품 영역 온도 제어 정확도: | 제품 영역은 단열 유리문으로 밀폐되어 있습니다. 온도 제어 범위 50–85°C, 90°C 초과 금지. 온도 균일성 ±3°C 이내. 상온에서 85°C까지 15분 이내 예열 |
| D | 제품 영역 온도 제어 원리: | 저온 가열, 과열 배기 환기 |
| E | 카트 전원 분배 및 제어: | 380V 3상 5선식 전원 분배, 컴퓨터 모니터링 및 수동 전기 제어. 에이징 시간은 분 단위로 사용자가 설정 가능 |
| F | 카트 전원 분배 정격: | 600W × 40 / 0.8 ≈ 8.0 kW; DUT 실제 전력은 200W로 계산됨; 에이징 캐비닛 전원 공급 장치, 배기 및 가열은 12kW; 실제 전력 소비량 약 20kW |
| G | 제어 방법: | 전기 제어는 수동/자동 전환을 포함합니다. 에이징은 컴퓨터로 실시간 모니터링됩니다. |
| H | 안전 보호: | 장비 접지 보호, 누전 차단기 보호, 연기 감지기 자동 전원 차단 보호 등 |
| I | 제어 캐비닛 구성: | 선택 사항: 모니터링용 22인치 HDMI HD 모니터 |
| 4 | 주요 시스템 기능: | |
| A | BMS 컨트롤러, 레이더 컨트롤러, 카메라 등 정밀 장치의 에이징에 적합 | |
| B | 독자적인 모니터링 소프트웨어는 전문적으로 개발 및 구성될 수 있으며, 독립적인 지적 재산권을 가지며 법적 위험이 없습니다. | |
| C | 에이징 모니터링 소프트웨어는 평생 업그레이드 서비스를 제공하며, 강력한 확장성은 중복 장비 투자를 절감합니다. | |
| D | 에이징 매개변수, 시간 설정, ON/OFF 시퀀스 편집 (DUT 전원 켜기/끄기 테스트), 자동 전압 전환, 부하 변경 및 기타 프로그래밍 가능한 기능 지원 | |
| E | 에이징 완료 후 자동 예약 전원 차단으로 무인 작동 가능 | |
| F | 컴퓨터는 DUT 전원 공급 장치의 합격/불합격 상태를 자동으로 표시합니다. 다중 카트 창 보기로 중앙 집중식 관리, 인력 절감 및 생산 효율 향상 | |
| G | 컴퓨터는 추적성을 위해 DUT 에이징 데이터 보고서 및 처리 매개변수를 저장할 수 있습니다. 바코드 스캔 및 MES 시스템 업로드도 지원합니다. | |
| H | RS232-RS485 변환은 광학 절연 컨버터를 사용하여 통신 신뢰성을 향상시키고 장비를 낙뢰 손상으로부터 보호합니다. | |
| I | 각 컴퓨터는 동시에 18개의 장치를 모니터링할 수 있습니다 (각 직렬 포트는 63개의 슬레이브를 연결할 수 있으며, 각 컴퓨터는 최대 18개의 직렬 포트를 지원합니다). 이것이 표준 전원 에이징 캐비닛 구성입니다. | |
| J | 전원 에이징 모니터링 소프트웨어에는 운영 질문을 즉시 해결하기 위한 내장 도움말 문서가 포함되어 있습니다. | |
