차량 전원 공급 장치 어셈블리용 번인 테스트 장비 15kW-OBC

Name: 차량 전원 공급 장치 어셈블리용 번인 테스트 장비 15kW-OBC
Brand: Shenzhen CPET Electronics Co., Ltd.
SKU: CP-ZC3003
Price: 98500 USD
Availability: InStock

제품 세부 정보

원래 장소: 중국

브랜드 이름: CPET

인증: CE,ROHS

모델 번호: CP-ZC3003

지불 및 배송 조건

최소 주문 수량: 1

가격: ¥ 98500 yuan

포장 세부 사항: 나무 상자 포장

배달 시간: 근무일 기준 30일

지불 조건: t/t, d/a

공급 능력: 30 세트/월

최고의 가격을 얻으십시오

제품 세부 정보

제품 설명

제품 세부 정보

강조하다:
                                                                                                                                    15kW OBC 번인 테스트 장비, 차량 전원 공급 장치 어셈블리 번인 테스터, 15kW OBC 번인 테스트 시스템


전력 등급:	노후화된 캐비닛당 ≥100kW	전력 전류:	노화 캐비닛당 ≥200A
전력망:	3상 5선식(L1, L2, L3, N, PE)	통신방식:	RS232 / RS485 / CAN

전력 등급:	노후화된 캐비닛당 ≥100kW
전력 전류:	노화 캐비닛당 ≥200A
전력망:	3상 5선식(L1, L2, L3, N, PE)
통신방식:	RS232 / RS485 / CAN

제품 설명

이중 전원 공급 장치 조립 노화 시험 장비 (에너지 절약 피드백 유형) 16CH/15kW-OBC 3.2kW-DCDC 수냉 및 공랭 이중 온도 제어 유형에 대한 기술 솔루션

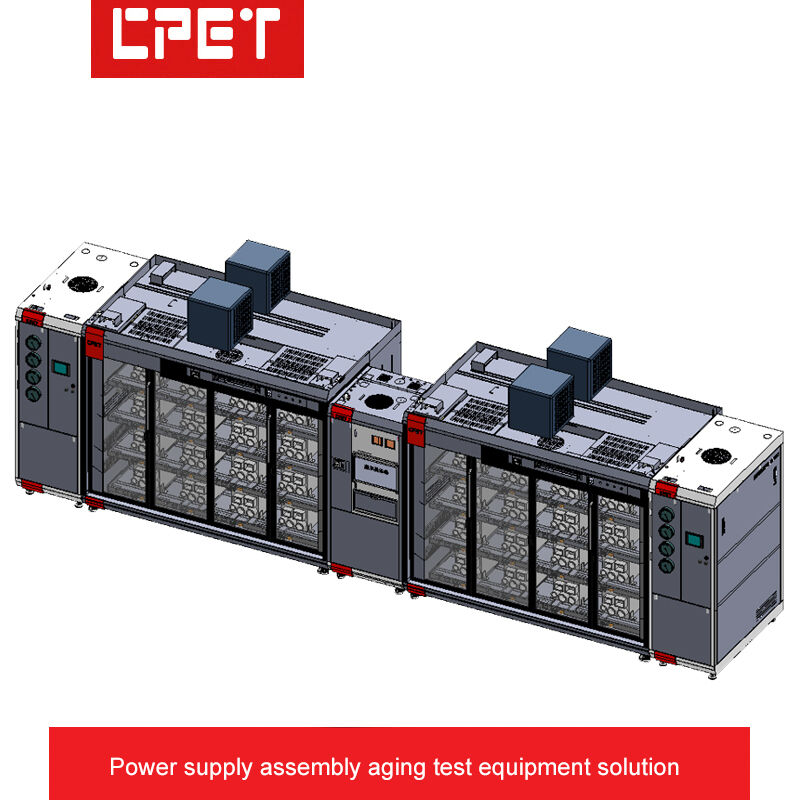

시스템은 1개의 제어 캐비닛, 2개의 노화 캐비닛 및 2개의 수온 캐비닛으로 구성됩니다. 시스템의 열 방출은 모두 수냉으로 이루어집니다. 전기 제어 및 전력 분배는 삼상 균형을 고려합니다. 주요 부품의 양방향 소스 부하는 삼상 전력망을 사용하여 삼상 균형을 보장합니다. 과전류, 누전, 연기 감지, 물 침수, 과열, 과전압 및 비상 정지와 같은 다중 보호 기능이 장착되어 있습니다.
기술 매개변수

노화 기능 – 시스템:
항목	내용	비고
시스템 전력 분배	접촉기 + 회로 차단기, 계층별 소형 차단기	계층별 제어
전력망	삼상 5선식 시스템 (L1, L2, L3, N, PE)	/
정격 전력	노화 캐비닛당 ≥100 kW	순간 돌입 전력 고려
전력 전류	노화 캐비닛당 ≥200 A	돌입 전류 고려
시스템 보호	과전류, 누전, 과열, 연기 감지, 물 침수, 비상 정지, 압력 유지, 수압, 과부하, 위상 순서	/
경보 방법	청각 및 시각 경보, 원격 네트워크	/
CAN 제어 보드	국가 표준 CC/CP 요구 사항 충족; 8 × ZLG CANFDNET-400U CAN 통신 카드; 16채널 TP-Link TL-SG2016D 스위치	/
통신 방법	RS232 / RS485 / CAN	꼬임 페어 차폐 CAN 케이블
시스템 모니터링	그리드 전압, 전류, 작동 상태 표시등	/
노화 기능 – 전기:
항목	내용	비고
보조 전원 공급 장치	8–30 V / 10 A / 300 W	/
AC 단자	삼상 PP45 6P (나바이촨); 단상 PP45 4P (나바이촨)	/
고전압 DC 단자	SB50A 및 SB120A 병렬 연결	/
저전압 DC 단자	SB175A	/
신호 단자	24핀 포트	/
변환 효율	OBC에서 ≥95%, DCDC에서 ≥88%, DCAC에서 ≥92%	최대값; 경쟁사보다 4% 높음; 세트당 연간 35,000 kWh 추가 절약
종합 재활용 효율	≥80%	제품 효율 >90%
제어 정확도	1% + 0.5% FS	전압 및 전류 두 배
표시 정확도	1% + 0.5% FS	전압 및 전류 두 배
수온 캐비닛:
항목	내용	비고
수온 범위	4°C – 85°C	/
수온 정확도	±2°C	/
냉각 용량	채널당 4 kW, 캐비닛당 16 kW	/
압축기 마력	3 HP	/
수압	0.05–0.2 MPa	/
기압	3 kg (저압), 7 kg (고압)	/
유량	3–20 L	/
유량 제어 채널	4 채널	통합 온도 제어
물 노즐 방향	90° 하향	/
전기 동력	10 kW (최대)	/
필터 스크린	물 입구에 필터 스크린, 청소 용이	/
스크류 압축기 및 냉각탑:
항목	내용	비고
냉각 용량	500 kW	스크류 압축기 250 kW, 냉각탑 500 kW
작동 전력	100 kW	/
전원 공급 장치	삼상 5선식	/
공조 장치:
항목	내용	비고
냉각 용량	20 kW	/
기류	3500 m³/h	/
전력	1.1 kW	/
